铝镁锰屋面系统

2022-12-06    来源:    作者:佚名  浏览次数:867
铝板材的力学性能应符合下表,1060、1100、3003、3004、5005牌号不检测规定非比例伸长应力。

  以上表格是铝板材料的国标范围,分别对牌号铝材进行了简单的划分,我们金属屋面用铝镁锰屋面材料主要用A3003及A3004牌号的铝基材,所以对这两种牌号的铝镁锰屋面材料系数要尤为掌握。
铝镁锰板的介绍:
同行里都知道,铝镁锰金属屋面板主要分为AA3003和AA3004二种,AA3003主要成分是铝(Al)、锰(Mn)元素,AA3004主要成分是铝(Al)、镁(Mg)、锰(Mn)元素,由于AA3004其他金属成分含量相比较多一些,所以AA3004相比较硬度高一点。
一、产品定义:
铝镁锰金属屋面板主要是由铝(Al)、镁(Mg)、锰(Mn)元素三种元素组成的合金材料。兼具强度高、韧性好、抗腐蚀耐老化等优点,作为建筑用金属屋面材料,铝镁锰金属屋面板为现代建筑向舒适、轻型、耐久、经济、环保等方向发展发挥了重要的作用。AA3004铝镁锰板由于结构强度适中、耐候、耐渍、易于折弯焊接加工等优点,具有无可比拟的性价比,被普遍认可作为建筑设计使用寿命50年以上的屋面、外墙材料。本文所描述铝镁锰金属屋面板均指预辊涂铝镁锰合金板。
从铝镁锰合金屋面板的组成元素来分析其特点
  把铝(Al)、镁(Mg)、锰(Mn)元素三者按一定比例通过热扎而成的一种合金材料叫做铝镁锰合金。材料的合金成分决定其特点,特点决定了其用途。下面就介绍一下铝(Al)、镁(Mg)、锰(Mn)三元素的各种特点。
  Ai:铝是一种银白色轻金属,密度小(2.7g/cm3),铝的导电性仅次于银、铜和金,铝表面的氧化膜不仅有耐腐蚀的能力,而且有一定的绝缘性,所以铝在电器制造工业、电线电缆工业和无线电工业中有广泛的用途。另外还有较好的延展性,在100℃~150℃时可制成薄于0.01mm的铝箔。这些铝箔广泛用于包装香烟、糖果等,还可制成铝丝、铝条,并能轧制各种铝制品。由于铝表面能够自然形成一层薄而坚实的氧化膜,因此可以防止部分腐蚀性物质对其腐蚀。
  Mg:镁在实用金属中,镁是最轻的,密度只有1.74g/m*3(只有铝的2/3)主要特点是弹性模量大,消振性能好,承受冲击荷载能力强(是铝的2倍),镁最大的优点是相对比强度高(相对比强度是强度与质量之比)其比强度可达133,可以与钛的比强度相媲美。
  Mn:锰的主要特点是具有持久强度和嶿变强度,低温冲击韧度较好,工作温度最高可达500度,最低可达-100度。
  综合上诉可总结:铝镁锰板的特点是:质量轻(由铝,镁决定),可塑性强(由镁决定),耐腐蚀性能好(由铝决定)

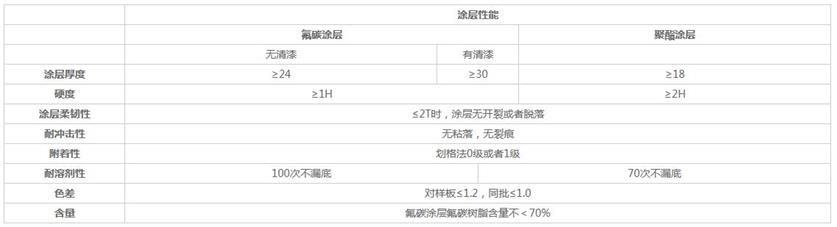

  二、涂层特性 依据标准 YST431-2009

三、产品分类:
  1、按表面处理分类可分本色不涂漆产品和涂漆产品。
 (1)非涂漆产品:锤纹铝合金板(无规则纹样),压花板、预钝氧化铝表面处理板。此类产品在板材表面不做涂漆处理,对表面外观要求不高,价格相对于较低些。
 (2)涂漆类产品:按涂装工艺分为:喷涂和预辊涂。
  2、铝镁锰屋面系统种类繁多,结构有以下几种:
 (1)平屋顶:平屋顶是指屋面坡度在10%以下的。这种屋顶具有屋面面积小、安装简捷的特点,但必须专门配置屋面防水层。
 (2)坡屋顶:坡屋顶是指屋面坡度在10%以上的屋顶。包括单、双坡、四坡、歇山式、折板式等多种形态。这种屋顶屋面坡度大,屋面排水较快。
 (3)曲面屋顶:铝镁锰金属屋面板屋顶为曲面,如球形、悬索形、鞍形等,这种屋顶施工工艺较纷乱,外部形状特殊。
    四、铝镁锰屋面板特点:
  1、质轻:铝的密度为2.7g/cm3,只有钢的1/3。
  2、强度高:铝镁锰板合金成分使其具有强度高,韧性好,耐腐蚀性强的特点。
  3、耐腐蚀:是普通铝板的3倍,是不锈钢的2倍。具有自我防锈能力,表面形成的氧化层,可防止金属氧化锈蚀,耐酸碱性好。
  4、可多样化处理、美观。经氟碳预辊涂处理后,屋面颜色可随意选择,充分展现艺术设计效果。
  5、铝镁锰金属屋面板用于场馆屋面建设,可实现100米无打结点,可塑性好,板型尺寸多样,能用于屋面和墙面,可现场加工,适用范围广。
  6、良好的导电性能。非磁化和低电火花敏感度,可以防电磁干扰和降低特殊环境下的易燃性。
  7、安装简捷;铝镁锰板可以铆接、焊接、胶粘等多种方式连接。
  8、环保,降低成本,使用寿命50年以上,100%可循环回收利用。
  9、降噪音、减震,能承受较大的冲击负荷。抗拉强度是普通铝板强度的2.5倍;
  10、是理想的环保材料,不释放有害毒素;
  五、铝镁锰金属屋面系统特点:
  1、无接驳口,无螺丝孔,建筑物外观完整
  2、可弯制成内弧和外弧
  3、可选择不同的材质和颜色
  4、整体结构性防水、排水功能
  5、可用于坡度小至1.5°的屋面
  6、出色的抗风压性能(配合底板),尤其适用于台风、暴风雨较多地区
  7、简单、快速的机器卷合,施工方便、经济
  六、适用领域:
  按工程适用分类:
  体育馆、图书馆、游泳馆、风雨操场、艺术中心、会展中心、大剧院、学校、医院、活动中心,科研中心屋面与墙面、大型厂房(主要为国企或上市公司化工、制造、烟草、电子类型
    交通枢纽:如汽车站,高铁站,地铁站,机场、高档汽车4S店、旅游景点的屋面与墙面。
  建筑领域按使用部位分类:
  屋面、墙面,吊顶(天花、方通、扣板),复合材料(铝蜂窝板、铝瓦楞板、保温一体板)。

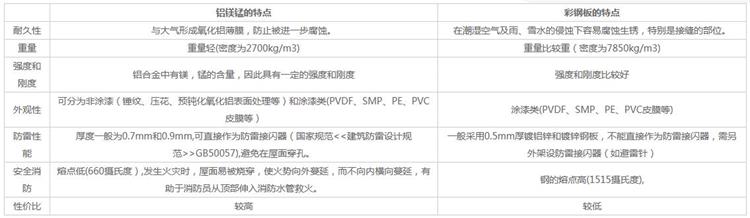

七、铝镁锰板与彩钢板特点比较

八、板型介绍
  大型展馆使用高立边铝镁锰板屋面系统,板型主要有65-430、420、400三种。三种板型利用率各异,分别对应彩涂铝镁锰板板宽为:600mm、595mm、575/578mm。
  铝镁锰屋面板施工简介(防水、防风等)
  在一个铝镁锰屋面系统中影响面板抗风性能的主要有山墙,屋脊和T型支座,根据多年经验发现,一个屋面系统抗风性能的降低,首先是从屋脊节点和山墙节点等局部位置开始,再向整个合金屋面系统蔓延,最终损害整个铝镁锰屋面系统。在铝镁锰合金屋面系统中,怎样固定才能提高屋面的抗风性能。
  在固定铝镁锰板的时候不能因为想省钱就用铆钉代替T型支座,用在南方这种气候,铆钉可能没什么问题,但对于气候恶劣的地区,T型支座是无法替代的。支座安装时一定确定上下平行,前后一条线,且支座与檩条确保垂直,这样做是为了确保面板之间没有间隙,最后再用电动锁边机把板边锁紧。

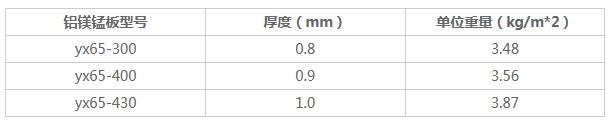

  铝镁锰板材的密度为2.75g/m*3,其质量算法与楼承板重量的算法相似,即质量=密度*体积,以0.9mm直立锁边430为例,密度=2.75g/m*3,体积=长*宽*高(以1m长为例),即1*0.6(宽)*0.9(高)=0.54。0.54就是铝镁锰板一米的体积,再用2.75*0.54=1.485kg/m,这是每米的重量,用每米质量/有效宽度=每平米质量。下面用表格形式列出yx65-300,yx65-400,yx65-430三款铝镁锰板的质量。

铝镁锰金属屋面板安装漏水的问题在现实情况中是比较严重的,造成金属屋面漏水的原因主要有
1)屋面设计弧度大,且屋面板与次檩条不垂直,板接缝位置为薄弱环节。对防水质量,造成一定影响;
2)天沟安装不规范,分段过多,且长度方向上结构设计无坡度,造成流水坡度过小,产生积水;3)支座分布间距过大,造成受力不均,从而产生变形造成漏水;
4)T型支座安装时与领条不垂直,造成铝镁锰屋面板之间间隙过大从而漏水;
5)水落管与天沟焊接处,因为是不锈钢焊接,变形大,造成局部凸起,产生积水;
6)工地工人操作收边机不熟练导致手边没有收好从而导致漏水。
  知道了是以上原因造成铝镁锰金属屋面系统漏水的原因后,就可以采取相应的办法;解决方案;1)对图纸进行二次深化设计;2)T型支座与檩条链接确保垂直,尽量减少间隙;3)保证天沟坡度,施工过程中及时校正,减少误差积累并保证排水顺畅;4)天沟焊接时,对周围先进性预热,减少焊接的变形,减少凸起,误差控制在2MM范围内。加强焊接后的检查及打磨工作;5)安装时避免铝镁锰屋面板变形,踩踏,对于变形的板应及时更换。

1. 区间1
 屋面最大负风压为-1.27KN/m2,忽略屋面板和铝支座的自重。铝支座的受荷面积为1.5×0.4 m2=0.6 ㎡
 N=1.4×p[$#8226]A=1.4×1.27×0.6=1.067 KN<12.17 KN
 满足要求。
2. 区间2
 屋面最大负风压为-1.51KN/m2,忽略屋面板和铝支座的自重。铝支座的受荷面积为1.5×0.4 m2=0.6 ㎡
  N=1.4×p[$#8226]A=1.4×1.51×0.6=1.27 KN<12.17 KN
  满足要求。
  铝合金板用板基质量应符合YS/T431相应牌号的规定。
  要想掌握如何更好的保护铝镁锰屋面板的油漆保护层就必须先了解一下几种情况:
  铝镁锰屋面板分为三种情况,第一铝镁锰光板及压花板,第二种铝镁锰聚酯涂层板,第三铝镁锰氟碳涂层,也就是我们经常说的PVDF,下面重点分析铝镁锰氟碳板,铝镁锰板彩涂卷材、性能、压型
  涂层(氟碳喷涂)性能
  1)光泽
  涂层的60°光泽值应与合同规定一致,其允许偏差为±5个光泽单位。
  2)颜色和色差
  涂层颜色应与合同规定的标准色板基本一致。使用仪器测定时,单色涂层与标准色板间的色差ΔEab*≤1.5,同一批产品之间的色差ΔEab*≤1.5。
  3)涂层厚度

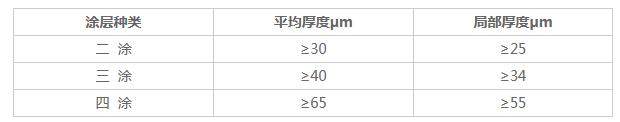

  喷漆型材装饰面上的漆膜厚度应符合下表规定:

 注:由于挤压型材横截面形状的复杂性,致使型材某些表面(如内角﹑横沟等)的涂层厚度低于规定值是允许的。
  4)干膜硬度
  涂层经铅笔划痕试验,硬度≥1H。
  5)附着力
  涂层的干式、湿式和沸水附着力均应达到0级。
  6)耐冲击性
  涂层正面经冲击试验后应无开裂或脱落现象,但在凹陷处的周边允许有细小的皱纹。
  7)耐磨性
  经落砂试验后,其磨耗系数应≥1.6 L/μm。
  8)耐盐酸性
  涂层经盐酸试验后,目视检查表面不应有气泡和其他明显变化

性价比高
  铝镁锰屋面板在建筑中得到广泛应用,现在建筑主要是要求舒适、环保、经济、耐用,铝镁锰屋面板正符合这些要求,另外使用铝镁锰屋面板寿命比较长,可以达到五十年以上,此外铝镁锰屋面板还有很多优势,综合而言,铝镁锰屋面板是性价比最高的屋面材料。
  铝镁锰屋面板重量比较轻,因为铝在众多金属元素中,密度相对比较小,但是通过铝镁锰合金强度比较高。铝镁锰屋面板通过成份的配置,特殊的加工和热处理方式,所以强度比较高,更加耐腐蚀。另外铝镁锰屋面板还具有防锈的能力,因为铝外层可以形成一层氧化膜,从而防止金属腐蚀,耐酸碱性都比较好。
  铝镁锰屋面板的表面处理比较多样,更加美观,这种面板可以经过阳极氧化、电泳、涂漆处理。铝镁锰屋面板的可塑性比较好,比较容易加工,安装过程比较方便,可以选择铆接、焊接、胶粘等多种安装方式。铝镁锰屋面板材料比较环保,可以进行再回收利用。
  在最近几年铝镁锰屋面板比较常用的系统是金属屋面直立锁边系统,也是立边咬合系统的首选材料。根据铝镁锰屋面板特殊的性质可以用于航站楼、维修库、展览中心、体育场馆、民用住宅等,所以它的使用场所有很多,另外不会受到面积的限制。加上具有很好的耐腐蚀性,是屋面的最常见的材料。
  在铝镁锰合金屋面板中主要分为直立双锁边和直立单锁边即25波高和65波高二种金属屋面,65波高的铝镁锰合金屋面板。直立单锁边合金屋面是采用国外对建筑体系简洁,美观的设计理念尔来的,相比于25波高的铝镁锰合金屋面板来说65波高的屋面板施工更快,更方便,雪负载和风负载能力更强。
  65波高铝镁锰合金屋面板主要特点是质量轻,耐腐蚀性好,寿命长等。产品系列主要分为yx65-300,yx65-400,yx65-430及yx65-500.,这里的300,400,430,500指的是其成型后的有效宽度,它们的展开宽度依次是475mm,575mm,600mm,675mm。市场上用的最广泛的应属yx65-430屋面板了,不仅是因为其利用面积宽,价格实惠主要原因是430型屋面板可以满足施工方对铝镁锰金属屋面板性能的要求。
直立锁边屋面配件
  T型支座也叫铝合金支座,是由铝合金制造,常用规格是75mm,110mm,165mm等(支座的高度是由保温棉高度和铝镁锰合金板肋高决定的,即H=H1+H2,H为铝合金支座的高度,H1为保温棉高度,H2为铝镁锰板肋高)。T型支座的种类也是比较多的,除了T型外,常用的有异性支座,太阳能支座等。铝合金支座在整个屋面系统中主要起支撑屋面板的作用(即将铝镁锰面板直接扣在T型支座上,再用咬合机咬紧即可。)它比普通屋面的安装更科学,防水效果更好。
  T型支座的安装:其是通过螺钉直接固定在檩条上的,在固定支座时时应该确保与檩条垂直,支座与支座间确保平行。铝合金支座安装时间距的选择是有铝镁锰合金屋面板的宽度的(如yx65-430型铝镁锰板其支座间距应为430mm。上下间距为1000mm~1500mm,设计标准为1200mm。)系统采用直立锁边形式对压型板进行固定。这种固定方式属于浮滑式设计理念,即屋面板可以在固定支座上自由滑动,完全消除金属热胀冷缩的影响。同时这种固定方式使整个系统没有一粒穿透屋面的螺钉,使屋面防水、抗风、耐腐蚀。
  在铝镁锰板材料中高立边与矮立边的区别
  铝镁锰板主要分为高立边和矮立边两种,高立边与矮立边只是行业里的一些叫法,其学名是直立单锁边和直立双锁边,肋高分别是65mm/25mm,常用型号为400和430型。在现代建筑中这两种铝镁锰屋面合金板的使用非常广泛,两者区别在于
  一,防水性:在防水性方面高立边铝镁锰板更具有优势,这是由肋高决定的,高立边咬合雨水更不容易渗透进去。
  二,美观度:从外观看,建成后的矮立边铝镁锰金属屋面比高立边更加美观。
  三, 用途:正常情况下,二者的用途一样,都是用于屋面,无特殊要求的情况下,矮立边铝镁锰屋面板用于私人别墅较多,而高立边铝镁锰板用于体育馆较多。
  铝镁锰金属屋面板的物理性能:
  弹性系数:69000(Mpa)
  硬度:25900 (Mpa)
  泊松比率:0.33
  凝固点:645℃
  液化点:658℃
  比热:899J kg-1K-1
  热胀冷缩系数:23.5μmm-1K-1
  密度:2700kg m-3
  电阻系数:29n&0mega;m
  导热性:229W m-1 K-1
  电导率:59.5%IACS
  铝镁锰金属屋面板的机械性能:
  抗拉强度:220-265 (Mpa)
  屈服强度:170 (Mpa)
  延伸率:12-21%
  铝镁锰金属屋面板安装注意事项:
  1、搬运。铝镁锰板在搬运时,应当使用吊杆进行搬运,吊绳要和铝板垂直搬运,并且在搬运的时候,铝镁锰合金板要按照安装的方向放置在安装平台上面,这样就能避免铝板在平台上面掉头,搬运时也不要在粗糙的地面上拖拉,防止损伤漆面。
  2、现场的存放。铝镁锰板应该用其他的材料垫高了存放,不要和地面有直接的接触,如果发现表面有无损的话,应该尽快的擦洗干净,防止表面因污染而变黑。
  3、铝镁锰板在重叠堆放的时候,重叠是不能够超过4箱的,而且也不能够在铝镁锰板上面放置重物或者在上面踩踏,以防产生漆面破损的现象。
  4、螺钉固定的顺序应该和铝板铺设的方向相同,禁止逆向的固定螺钉。在切割铝板时,最好要在地面的平台上面进行。在切割铝板工作结束之后,残留的屑末必须要清除干净。
  5、在铝板搭接之前要把具有保护性的塑料薄膜去掉,用浸湿的布把有尘埃的地方擦拭干净。
  以上是铝镁锰板安装时的注意事项,在安装工作结束后,一定要把屋面残留的杂物清扫干净。
