为适应建筑屋面的要求，铝镁锰屋面板施工中应用主要有以下板型。
1、板型
1）直板

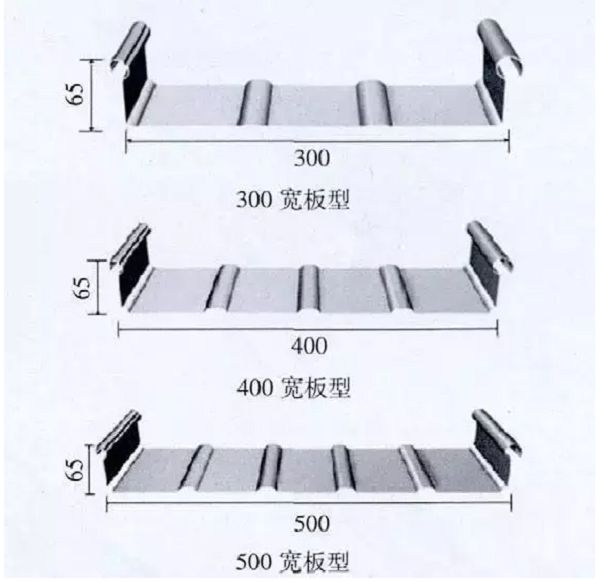

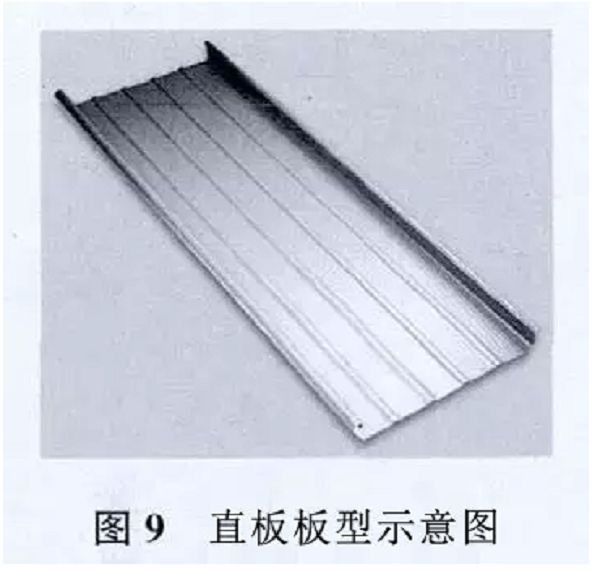

直板板型肋高一般为65 mm，常用的板宽有300mm、400 mm 及500 mm（图9）。其中板宽300mm 的在屋面荷载较大时使用；400 mm 的为常用、经济型的；500 mm 的为铝镁锰屋面板施工中最经济的板型，但下部檩条间距小，且需采取适当措施防止板变形。板型详况，见图10。

2）弯弧板：

弯弧板包括正弧板和反弧板两类，板型见图11。

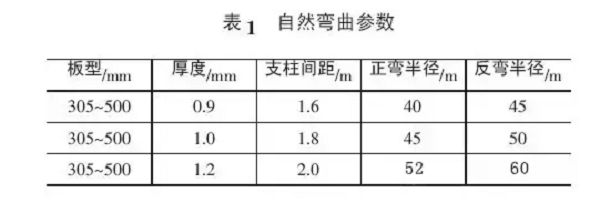

弯弧板自然弯曲参数，见表1。

弯弧板机器正弯、反弯参数，见表2。

3）扇形板：

扇形板包括直扇形板、正扇形板、反扇形板，板型见图12。

2. 各种板型的适用范围
1）直板：适用于单坡、双坡及半径大于自然成弧半径的单曲屋面；
2）正、反弧板：适用于半径小于自然成弧半径的单曲屋面；
3）扇板及扇弧板：适用于双曲屋面；
4）特例：直板用于双曲面上，屋面曲率小，并且屋面上允许作多条屋脊。

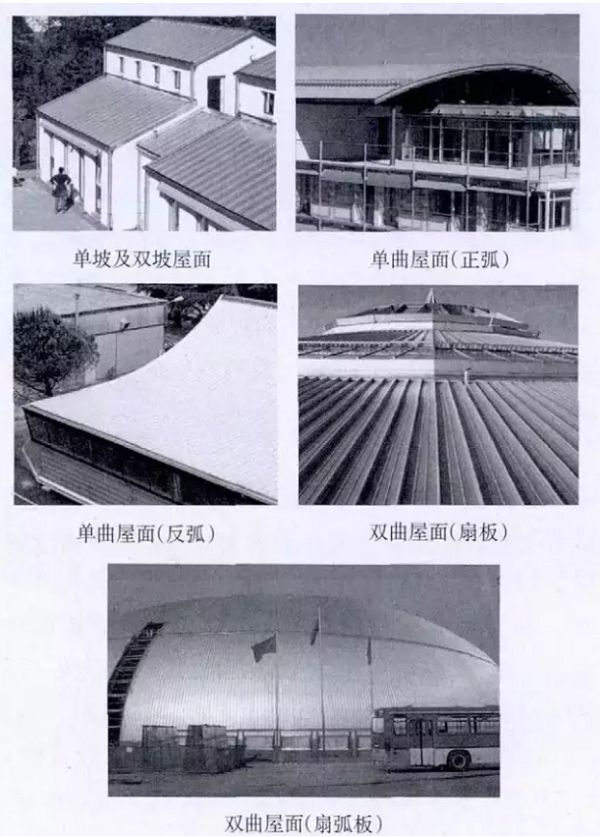

应用铝镁锰合金屋面板的建筑案例，见图13。
